楼层隔音片材_JDL_建筑隔音片材

以下是一种常见的建筑隔音片材的配方及工艺流程示例：



1. 配方：

- 聚烯烃弹性体：总占比15-25重量份，包括第一聚烯烃弹性体和第二聚烯烃弹性体。第一聚烯烃弹性体的熔点高于90℃， 楼层隔音片材_JDL_建筑隔音片材熔融指数为1-3g/10min（190℃，2.16kg），第二聚烯烃弹性体的熔点低于90℃，熔融指数小于1g/10min（190℃，2.16kg），且第一聚烯烃弹性体和第二聚烯烃弹性体的重量比为（2-3）:1。

- 无机填料：占比70-80重量份，包括云母、硫酸钡、氢氧化铝和碳酸钙中的至少一种。例如，可以是5-10重量份的云母，10-40重量份的硫酸钡，10-20重量份的氢氧化铝，10-30重量份的碳酸钙。这样能增强隔音片材的力学性能，提高隔音效果和阻燃性。

- 助剂：

- 增塑剂：1-5重量份，包括石蜡油 楼层隔音片材_JDL_建筑隔音片材、环氧化油和液体聚酯中的至少一种，可改善加工性能。

- 偶联剂：0.1-2重量份，包括钛酸酯偶联剂、铝酸酯偶联剂和硅烷偶联剂中的至少一种，增强材料间的结合力。

- 润滑剂：0.1-2重量份，包括硬脂酸金属皂类、酰胺类和聚乙烯蜡中的至少一种，如硬脂酸酸锌、硬脂酸酸镁、脂肪酸酰胺等，使加工过程更顺畅。

2. 工艺流程：

- 密炼：

- 将按照配方称取好的聚烯烃弹性体、无机填料、增塑剂、偶联剂和润滑剂等原材料一起加入密炼机中。

- 设定密炼温度为130-180℃，密炼时间为15-60min，使原材料充分混合、塑化，形成均匀的混炼胶。

- 挤出压片：

- 将密炼后的混料加入挤出机中， 楼层隔音片材_JDL_建筑隔音片材设置挤出温度为100-160℃。

- 通过挤出机的挤压作用，使混料形成片状，并控制片材的厚度和宽度等尺寸。

- 冷却定型：

- 将挤出的片材通过冷却装置进行冷却，使其快速降温，固化定型，保持形状和尺寸的稳定性。

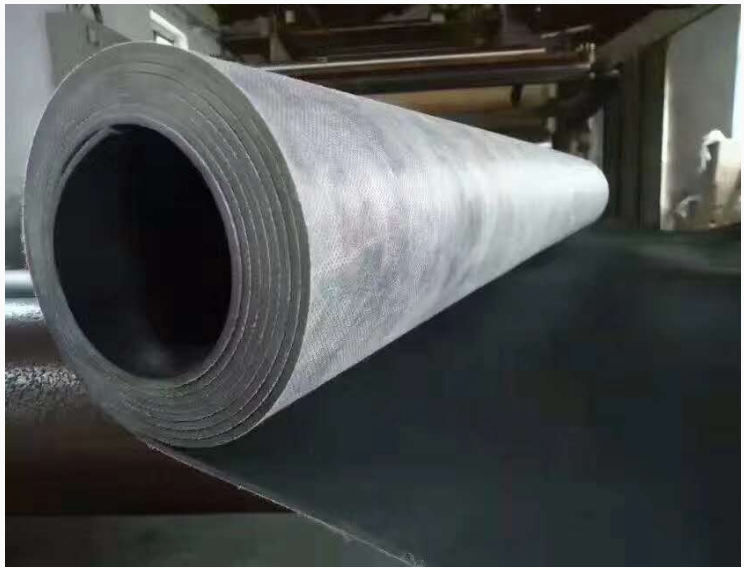

- 切割收卷：

- 根据实际需求，将冷却定型后的片材进行切割，切成合适的长度或形状。

- 后进行收卷，以便包装和储存。



需要注意的是，不同类型的建筑隔音片材可能有不同的配方和工艺流程， 楼层隔音片材_JDL_建筑隔音片材具体的配方和工艺参数需要根据产品的性能要求、原材料的特性以及生产设备等因素进行调整和优化。隔音毡:http://bbjdzn.com/
